Filtres à bande horizontale

boîte à vide, galets, vis d’extraction

Les filtres à bandes sont utilisés dans tous les domaines d’application ou process nécessitant une séparation des liquides solides sous vide (chimie, alimentaire, agro-alimentaire, mines etc …..)

btdwnld-filtre-bande-horizontale
horizontal-belt-filter

LA BOÎTE À VIDE

garantie les performances sous vide

  • Choix matières : aciers inoxydables (316L – UB6- Hastelloy – Titane etc …) et résine SVR
  • Fabrication calculée et conçue pour résister à la pression du vide
  • Tolérance de fabrication réduite au maximum pour obtenir un parfait alignement entre les tronçons et le niveau sur le plan horizontal afin d’assurer une planéité parfaite avec les fers de table.
  • Le piquage de sortie en tangente avec le fond de la boîte à vide assure une sortie optimale des filtras vers le collecteur
  • Possibilité de conception variante suivant votre utilisation, injection pour décristallisation, etc…
horizontal-belt-filter-vacuum-box

LA BANDE SANS FIN

garantie le rendement du filtre

Montée sur un banc dans nos ateliers afin d’y subir une stabilisation, un ajustement de la largeur, un rainurage et un perçage avec des tolérances.

  • Parfaite stabilisation et dimensionnement en atelier
  • Profondeur du rainurage adaptée à chaque production et procédé afin d’optimiser l’écoulement des liquides filtrés
  • Etudes des diamètres ou formes des trous centraux permettant un parfait alignement avec la boîte à vide afin d’optimiser le rendement du filtre et la qualité de filtration
  • Une conception interne unique à plusieurs plis en polyester assurant une haute résistance a la déchirure, carcasse absente dans la zone de perçage centrale afin d’éviter le contact avec le produit filtré.
  • Un choix de matières adapté au procédé de production, EPDM – SBR – NR – BUTTYL
horizontal-belt-filter-endless-rubber-belt

LES TALONS ONDULÉS

  • Deux hauteurs, H70 mm ou H120 mm
  • Ondulations permettant de limiter la rupture verticale lors du passage dans le tambour
  • Angle du talon défini afin de limiter le risque du phénomène « casse vide » avec la toile filtrante
horizontal-belt-filter-edge-rubber-curbs

LE BÂTI

la solution aux attaques chimiques et mécaniques

  • Choix des matières, acier peint ,316l, UB6, Hastelloy
  • Bâti d’entrée/ sortie toutes dimensions
  • Poteaux intermédiaires toutes dimensions
  • Cadre tendeur toile avec rouleaux
  • Adaptation des cadres tension toile, équipé de vessies pneumatique afin de garantir une tension régulière et continue sur la toile filtrante
  • Adaptation des systèmes de dérive toile avec rouleau caoutchouté (meilleur adhérence) et système pneumatique de type JUD
horizontal-belt-filter-frame

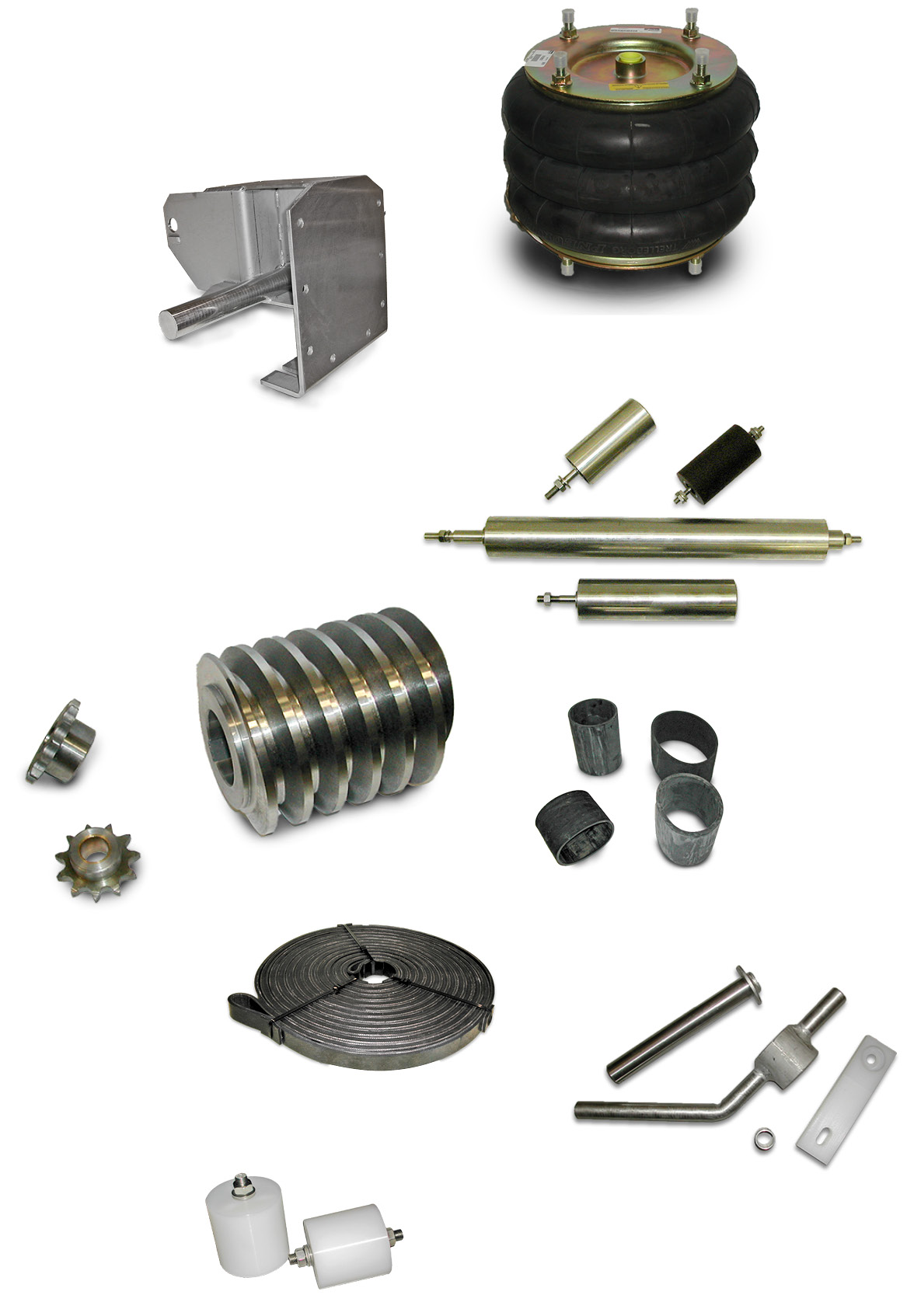

DES PIÈCES D’USURE HAUTE QUALITÉ

  • Toile filtrante
  • Tambours Moteur d’entrainement ” revêtu – rainuré “
  • Tambour libre ” revêtu -lisse “
  • Rouleaux de bande inox ou ” revêtu caoutchouc “
  • Rouleaux de toile inox ou ” revêtu caoutchouc “
  • Rouleaux PEHD de guidage bande
  • Manchettes de boîte à vide et collecteur
  • Réglettes de boîte à vide
  • Réglettes de tables
  • Paliers PEHD , PPH , PP et roulement (type SKF)
  • Courroies de glissement de fers de table
  • Courroies de boîte à vide « type philippe »
  • Galets de retour courroies table
  • Galets de renvoi couroie table
  • Galet retour de boîte à vide
  • Soufflets complet pour basculement boite à vide ( 2 ou 3 lobs)
  • Soufflets complet parcour toile (2 ou 3 lobs)
  • Lame de grattoir
  • Alimentateur-distributeur type « queue de carpe »
  • Goulottes de lavage des accessoires supérieurs
  • Rampe de lavage
  • Buses de lavage tous diamètres PE
  • Buses de lavage et lubrification Inox tous diamètres
  • Flexible d’alimentation lavage avec colliers de serrage
horizontal-belt-filter-wear-parts

Sollicitez-nous pour d’autres formes ou types de pièces mécaniques
